ハーレーは made in USA なので、使用されているボルトは基本はインチサイズ（1インチは2.54cm）で例えば5/16インチとか1/2インチといったサイズになります。
日本で通常使用されているミリサイズのボルトとは似た大きさでも互換性はありません。
ただし、すべてインチサイズではなく例えばバッテリーに使用されているボルトは、ミリだったり、場所によってミリサイズのボルトもごく一部使用されています。
また、ハーレーでもVRODとSTREETは例外でミリサイズのボルトを多用しています。
インチとミリでは使用する工具も変わってくるので注意が必要です。
左記のツール（ボルトサイズゲージ）を使用する事でボルトサイズを調べる事が可能。
手持ちのボルトのサイズが分からない時や、ミリボルトかインチボルト分からない時等に重宝するので、自分でバイクを整備やカスタムする場合は必須の商品である。
試しに左写真のボルトサイズを調べてみよう。
まずボルト径を計測する。
ちなみにボルト径だけでミリボルトかインチボルトかを判断するのは難しい。（類似サイズがあるため）写真のボルトのように、5/16とM8のボルト径は、ほぼ同じなのでとりあえずどちらかで判断し、後に紹介するピッチで判断する必要がある。
左写真はボルトサイズゲージの裏面の写真。
複数の溝部分にボルトを合わせる事でピッチが計測できる。上側がミリボルトのピッチ、下側がインチボルトのピッチが計測可能。
写真のボルトは上側のミリボルトの溝にはどれもフィットしなかったのでインチボルトだと判断できる。下側の18と記載のある溝にフィットしたのでピッチは18である。
次に長さを計測する。
ボルトの長さは首下で計測する。
ボルトサイズゲージの下側がインチボルト用なので首下から合わせてみる。インチゲージは短い線が1/8、長い線が1/4ずつ刻まれている。
左写真のボルトは1-3/4インチの長さだと判断できる。
以上の事から写真のボルトサイズは【5/16-18×1-3/4】だと分かる。
ボルトサイズは【径-ピッチx長さ】で表記される。
↓ボルトやナットの商品ページはコチラになります。
ハーレーでよく使用されているボルト
六角ボルト
一般的なボルト。同じサイズでもネジのピッチで並目（粗目）ピッチと細目ピッチの2種類がある。
ほとんどは並目ピッチと呼ばれるややピッチの粗いボルトで、一部に細目が使用されている。
アルミなど比較的柔らかい材料には並目が使用され、スチールには並目もしくは細目が使用される。
ソケットヘッド・ボルト
内側が六角穴になっているボルト。
通常は外側にスジが入っている（NURLED(ナール)と呼ぶ）。
外側がツルツルでクロームメッキされたソケットヘッド・ボルトもあるが価格は高い。
工具は六角レンチを使用する。
大きなソケットヘッドボルトはL型レンチでは力が入り難いのでソケットレンチを使用する。
ボタンヘッド・ボルト
外装系パーツで使用されるボルト。
内側は六角穴。

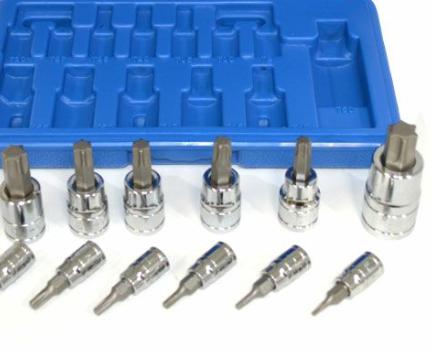

トルクスヘッド・ボルト
ハーレーではトルクスと呼ばれる星形の穴のボルトが他の車両に比べ多く使用されている。
使用するにはトルクス・レンチが必要。車載工具にもLレンチが入っている。
L型のトルクスレンチは携帯には便利だが強い力で廻すには向いておらず、ソケットを使用する。
フランジ・ボルト
六角ボルトにワッシャーが溶接されたような形状になっていて、ワッシャを使用しないで使用する。
エキパイやマフラーなどにも使用される事が多い。
ボルトのサイズ
ボルトのサイズは太さで呼ぶ。インチサイズなので、例えば 3/8インチなど。
ネジのピッチは1インチあたりの山数を表す。
ピッチが粗目のボルトと細かいピッチの細目がある。通常のボルトは粗目。
同じネジ径でもピッチが異なると当然使えない。
ハーレーでよく使用されているボルトサイズ
インチ・ボルトの表記
ハーレーで使用されているインチボルトは以下のように表記し、太さ、ピッチ（山数）、長さを表している。通常のボルトは並目なのでピッチ（山数）は省略する事もある。
(例)5/16 – 18 X 1-3/4 TORX socket button head
ボルト径 山数 長さ ボルトの種類
ミリ・ボルトの表記
ハーレーでは一部ミリサイズのボルトを使用している。
ミリボルトの場合は以下のように頭にMを付けて表記する。
(例)M8 – 1.25 X 23
ボルト径 ピッチ 長さ(mm)
ハーレーでよく使用されているナット
六角ナット
一般的なナット。ボルトと同じでネジのピッチで並目ピッチと細目ピッチがある。
フランジナット
ナットとワッシャが一体になっているボルト。ワッシャーを使用しない。
ロックナット
ハーレーはVツインでエンジンの振動が大きく、ネジの脱落の危険性がある。そのため、ネジにロックタイトを塗って使用してある場合もあるが、写真のようなロックネジを使用する事もある。
ロックネジは緩まない構造になっているので、取り付ける時も重くて途中から手では回らなくなり工具を使用する。

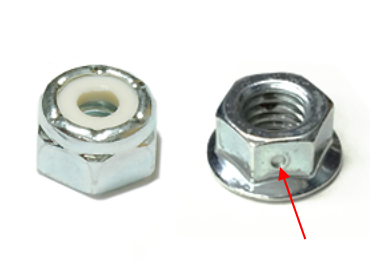

白いナイロンが埋め込まれているロックナットと、ナットの横に小さな丸い打刻が押してあるロックナットがある。
横打刻のロックナットは一見普通のナットに見えるが、内側が一部わざと潰してあり指ではボルトは回らない。
このボルトはハーレー以外ではあまり一般的ではなく、“ネジのピッチが違うようで廻らない“と言われて調べてみるとロックネジだったという事が多い。

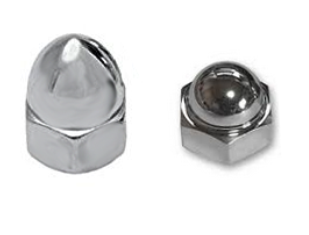

ACORNナット
袋ナットのこと。ミラー部などに使用されている。
ボルト類の商品ページはコチラ
ぐっちー
お伺いします。
スポーツスター 04〜06のフロントフェンダーを取り付けるにあたり、
ソケットヘッド・ボルト
太さ5/16で25〜30ミリ、
頭が12ミリくらいのボルトを探しています。
対応できるものを紹介いただけると助かります。
必要なのは4本です。
よろしくお願いします。
worldmotor 投稿者
商品をお探しの場合は、hd-parts.jpサイトの”問い合わせ”よりお願いします。
検索で”ソケットヘッド 5/16”を指定頂ければいくつか表示されますが、お求めの物がありますでしょうか？
よしーれちゃん
お世話になります。スポーツスター 04〜06のシートの後ろをフェンダーに固定するボルトのネジ規格を教えてください。よろしくお願い申し上げます
worldmotor 投稿者
シートナットの事でしょうか？
商品検索で”シートナット”で検索するとサイズの記載がある商品が見つかります。
9038:クリアキン シートリリース
worldmotor 投稿者
残念ながらトライクのスタッドボルトに関する情報は持ち合わせておりません。
購入されたディーラーに相談されるのが良いかと思います。
牛タン塩
お世話になります。
FXD（TC88）のバッテリーカバーのボルトのサイズを教えていただけますと幸いです。
充電するために外した際になくなりました。
worldmotor 投稿者
ダイナのバッテリーカバーははめ込み式でボルトは使ってないと思いますが…
カバーのトリムのボルトの事でしょうか？
であれば型番2469です。サイズは判らないです。
スポーツスター
ハーレーミラー、ウインカーステー兼用ナットが欲しいです。
どうすればいいでしょうか？
worldmotor 投稿者
ミラーを固定しているナットですね？
スポーツスターでも車種により袋ナットを使っている場合と通常のナットを使っている車種があります。
カスタムパーツとしてはナットだけ販売しているミラーのメーカーはないと思います。
ノーマルのナットならばお近くのディーラーに問い合わせれば、納期も早いと思います。
hd-parts.jpでも取り寄せは可能ですが、1か月以上の納期がかかります。
くろすけ
お世話になります。
1996FLSTCのパッセンジャーペグを本体に装着する際に使用するネジのサイズが分かれば教えてください。ペグのクレビスのみオークションで落札しましたが、取付方法が今ひとつわかりませんのでよろしくお願いします。
また、純正のクロームツールボックスが装着されておりますが、ヘックススペーサー等で対応可能でしょうか。いろいろ調べましたがヘックススペーサーが2000年以降との表記です。
worldmotor 投稿者
1996FLSTCのパッセンジャーペグは型番4721というボルトを使用してます。
サイズは3/8-16X1-1/2 hex headです。
恐らく、7943やTSC-4070-2などが使えると思います。
”純正のクロームツールボックスが装着されておりますが、ヘックススペーサー等で対応可能でしょうか？”の意味がちょっと判らないです。
装着はされているが、スペーサーが無いという事でしょうか？
その年式のツールボックス用のマウントキットはDS-273663もしくはDS-27366４です。
それ以上は判らないです。
missy
fxdb ダイナ2010年のフロントフェンダーのネジサイズ、ナットの径はいくつでしょうか？
worldmotor 投稿者
このコーナーでは個別の車両のネジサイズなどはお調べしておりません。
・・でも今回は調べておきました。
ボルトは型番3201WA(5/16-18X1-1/4 Knurled hd)、ナットは7531(5/16-18X9/32X1/2 flange)です
hiroshir
2006y XL883Rのリアのアクスルシャフトを緩めるにはどのサイズのソケットレンチ又はメガネレンチを使えば良いですか？宜しくお願いします。
worldmotor 投稿者
すいません。このサイトでは個別のネジのサイズなどは基本お調べしてません・・・が、気になるので調べました・・
リア側のアクスルはハーレーでは通常、36mmを使用してます。古い車種や一部違う車種があるかも知れません。
ハーレー純正工具で94695-08が販売されています。
RYU
03年のFXDXですが、純正マフラーのエンジン部分と後部マフラーを連結するステーのボルトを無くしてしまいました。売ってますでしょうか？
worldmotor 投稿者
後ろマフラー用のステーのボルトは5/16-18X3/4 Hex hd です。
ハーレー純正のボルトが型番4017で検索できます。
頑張るぞ！！
2016年フォーティーエイトでブリーザー取り付けを独自に検討しています。
ネットでブリーザーボルトを探しましたが、全然適合したボルトが見つからなく質問させていただきました。
バンジョーの厚さにもよりますが、厚さ１3mmのバンジョーに対して、
太さと山数が１/２-13の ブリーザーボルトはサイズは適合しているのでしょうか？
もしくは、純正のブリーザーボルトの太さとピッチはわかりますでしょうか？
worldmotor 投稿者
エボとスポーツスターは同じブリーザーボルトで、1/2-13径、ピッチのはずです。
ツインカムはもう少し細いブリーザーボルトを使っています。
以下のパーツには両方のブリーザーボルトが入ってますが、こういう形状ではダメですか？
DS-289055
ホース付きのキットもあります。
2110-0316
オイルキャッチタンク付きもあります。
DK-SPT-BRT-CC
1013-0030
リョウ
2015年モデルflhxs
フロントブレーキキャリパーを止めてあるスクリューのインチサイズ
またメッキのスクリューがありますか
worldmotor 投稿者
フロントのキャリパーを固定しているボルトは型番 44160-00 です。ディーラーに頼んでも入手できます。
サイズはカタログに明記されてません。ヘッドが特殊な形状です（Eソケット？）。
ひさし
2000年ヘリテイジの クラッチ ブレーキクランプ用のメッキのネジを探しています
worldmotor 投稿者
クランプのネジは 1/4-20X1-1/8 hex socket button head です。
純正型番4132
こういう部品は載せてないですが、発注可能です。1本250円です。
先生
お世話になります。２００１年ＦＬＨＴＣのリヤーアクスルナットの左右サイズを教えて下さい。宜しくお願い致します。
worldmotor 投稿者
弊社にサービスマニュアルを取りそろえておりますが、使用する工具サイズの記載はございません。
2001年式 FLHTC の車両もありませんので、ご自身の車両にてノギス等でご確認下さい。
kenzi
スポーツスター XL883L 2007 の リアプーリーを止めているボルトのサイズはわりますか？
worldmotor 投稿者
7/16-14×1-3/4です。
自分で色々やるなら下記を買っちゃいましょう！
https://www.hd-parts.jp/c/accessory/tools/tools_inch/985236
G-RK
お世話になります。
2007年 FLHR 純正テールライトを止めているネジを紛失してしまいました。価格、サイズを教えて頂けますでしょうか。
宜しくお願いします。
worldmotor 投稿者
サイズはNo8-32×1です。
価格は1本￥500-です。
はまじ
2017年 48ですがパッセンジャーフットペグマウントを取り付けるビスのサイズをおしえていただけますでしょうか。よろしくお願いします。
worldmotor 投稿者
3/8-16×1-1/4です。
fukumax
お世話になります
2002FXDL リアフェンダーレールのネジのサイズを教えていただけますでしょうか？
worldmotor 投稿者
3/8-16×1-3/8です。
ピロピロ
お世話になります
エボ スプリンガー のトップティーを変えようと思っているのですが 中古品の為 外したスタッドボルトの後に入れるボルトが無く 探しております
サイズ または 販売等 アドバイスよろしくお願いします。
worldmotor 投稿者
トップを交換するだけであれば、そのまま再利用すればOKではないでしょうか。
サイズまでは覚えていません。
外したものを計測してください。
