LEDヘッドライト等に交換する際の適合の注意点

よく、ツーリングモデルでLEDヘッドライトに交換する際に必要な物について問い合わせを受けるので、ここにまとめておくので参考にしてもらいたい。

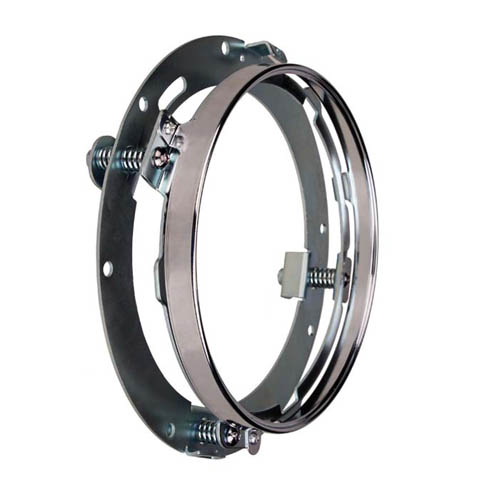

1994~2013 ツーリングモデル(ロードグライド除く)の場合でシングルハロゲンバルブの場合、左の写真のようなリングアダプター(M-HL-2005、HW131384、2001-1106 等)が必要になる。
LEDヘッドライトを前後から挟んで固定する金具が必要になるから。
※商品によっては付属しているものもあるので、商品ページを確認してもらいたい。



2014モデルより採用された、デュアルハロゲンヘッドライト装着車(写真左)の場合は、上で紹介したリングアダプターは既に装着されているので必要はない。
だが、配線がH4カプラーではなくH9とH11という形状の物が使われている為、H4に変換するアダプター(写真右:C45011)が必要になる。

このアダプターがあれば、社外の色々なH4タイプのLEDヘッドライト等に交換が可能になる。

※なお、2014以降のツーリングモデルではシングルハロゲンヘッドライト装着車両は無い。



2014~2018 ツーリングモデル(ロードグライド除く)で、LEDヘッドライトが標準装備の車両の場合、社外の色々なヘッドライトに交換したい時は、デュアルハロゲンヘッドライト装着車と同様、リングアダプターは既に装着されているので必要はない。
しかし配線がH4ではなく4ピンカプラーになっているので、変換アダプター(5487)が必要になる。
